NS6322 是支持高电压输入的同步降压电源管理芯片， 在 4~30V 的宽输入电压范围内可实现 2.4A的连续电流输出。 NS6322 具有优秀的恒压/恒流CC/CV)特性。 NS6322 采用电流模式的环路控制原理， 实现了快速的动态响应。 NS6322 工作开关频率为 130kHz， 具有良好的 EMI 特性。另外， 芯片包含多重保护功能： 过温保护， 输出短路保护和输入欠压/过压保护等。NS6322 采用 SOP8 的标准封装 。

特性
 宽输入电压范围： 4V 至 30V
 效率可高达 92%以上
 超高恒流精度： ±5%
 恒压精度： ±5%
 无需外部补偿
 开关频率： 130kHz
 输入欠压/过压、 输出短路和过热保护
 SOP-8 封装
 输出电流： 2.4A

应用范围
 车载充电器/适配器
 线性调节前置稳压器
 分布式供电系统
 电池充电器

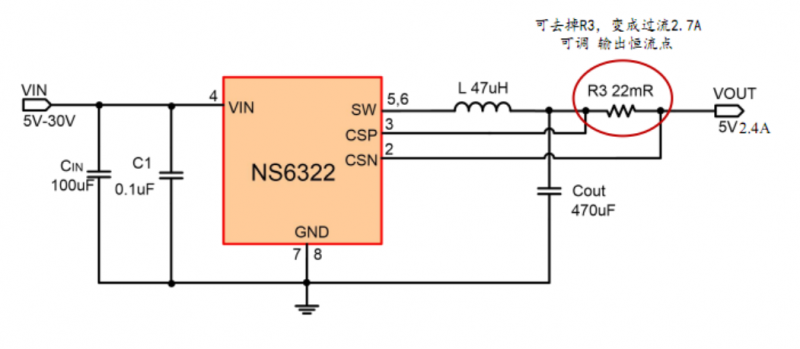

NS6322输出恒流点可由连接到 CSN 和 CSP 管脚之前的电阻来设定， 分压电阻精度应≤1%。 Rsense 电阻值由下述
公式确定： 60mV / I=R

PCB 布局建议
PCB 布局应遵循如下规则以确保芯片的正常工作。
1.功率线包括地线， SW 线和 VIN 线应该尽量做到短、 直和宽。
2.输入电容应尽可能靠近芯片管脚（VIN 和 GND）。
3.功率开关节点通常是高频电压幅值方波， 所以应保持较小铺铜面积， 且模拟元件应远离功率开关节点
区域以防止掺杂电容噪音。
4.所有模拟地应连接到同一个节点， 然后将该节点连接到输出电容后面的功率地， 做到一点接地
