芯片描述

EG12521是一款高性价比的双管正激高压驱动专用芯片，内部集成了逻辑信号输入处理电路、电平位移电路、脉冲滤波电路及输出匹配驱动电路，专用于双管正激电源、无刷电机控制器、电源DC-DC中的驱动电路。

EG12521高端的工作电压可达600V，低端Vcc的电源电压范围宽4V～20V。该芯片输入通道HIN内建了一个200K下拉电阻，LIN内建了一个200K下拉电阻,在输入悬空时使上、下功率MOS管处于关闭状态,输出电流能力IO+/- 0.8/1.2A，采用SOP8封装。

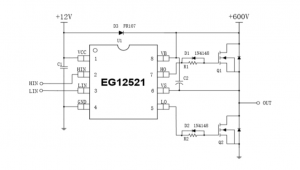

芯片特点

• • 双管正激电源600V高压驱动

  • 高端悬浮自举电源设计

  • HIN、LIN适应0-20V输入电压

  • 小于1uA静态电流

  • 最高频率支持500KHZ

  • 低端VCC电压范围4V-20V

  • 输出电流能力IO+/- 0.8 A/1.2A

  • HO、LO通道匹配输出

  • HIN输入通道高电平有效，控制高端HO输出

  • LIN输入通道高电平有效，控制低端LO输出

  • 外围器件少

  • 封装形式：SOP8

应用领域

• 双管正激电源

• 无线充电驱动器

• 变频水泵控制器

• DC-DC电源

• 无刷电机驱动器

• 移动电源高压快充开关电源
