芯片描述

EG2184是一款高性价比的带S——D——功能的MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、欠压保护、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器、电源DC-DC中的驱动电路。

EG2184高端的工作电压可达600V，低端VCC的电源电压范围宽10V～20V。该芯片输入通道IN内建了一个200K下拉电阻，S——D——内建了一个200K下拉电阻,在输入悬空时使上、下功率MOS管处于关闭状态,输出电流能力IO+/-1.9/2.3A，采用SOP8封装。

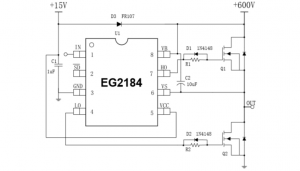

芯片特点

• • 高端悬浮自举电源设计，耐压可达600V

  • 适应5V、3.3V输入电压

  • 最高频率支持500KHZ

  • VCC和VB端电源带欠压保护

  • 低端VCC电压范围10V-20V

  • 输出电流能力IO+/-1.9A/2.3A

  • 内建死区控制电路

  • S——D——输入通道低电平有效，关闭HO、LO输出。

  • 外围器件少

  • 封装形式：SOP-8

  • 无铅无卤符合RHOS标准

应用领域

• 移动电源高压快充开关电源

• 无线充电驱动器变频水泵控制器

• DC-DC电源

• 无刷电机驱动器

• 高压Class-D类功放
