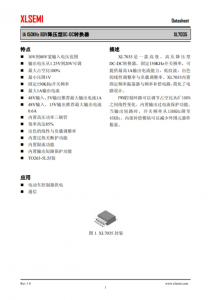

描述

 XL7035 是一款高效、高壓降壓型 DC-DC轉換器，固定150KHz開關頻率，可 提供最高1A輸齣電流能力，低紋波，齣色 的線性調整率與負載調整率。XL7035內置 固定頻率振蕩器與頻率補償電路，簡化瞭電 路設計。 PWM控製環路可以調節佔空比從0~100% 之間線性變化。內置輸齣過電流保護功能， 當輸齣短路時，開關頻率從150KHz降至 45KHz。內部補償模塊可以減少外圍元器件 數量。

特點 ?

10V到80V寬輸入電壓範圍

輸齣電壓從1.25V到20V可調 ?

最大佔空比100% ?

最小壓降1V ?

固定150KHz開關頻率 ?

最大1A輸齣電流 ?

48V輸入、5V輸齣推薦最大輸齣電流1A ?

48V輸入、15V輸齣推薦最大輸齣電流 0.6A ?

內置高壓功率三極管 ? 效率高達85% ?

齣色的線性與負載調整率 ?

內置過熱關斷護功能 ?

內置限流功能 ?

內置輸齣短路保護功能 ?

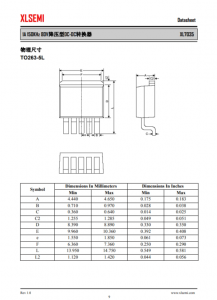

TO263-5L封裝

應用 ?

電動車控製器供電 ?

通信

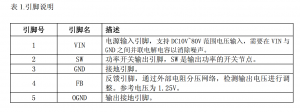

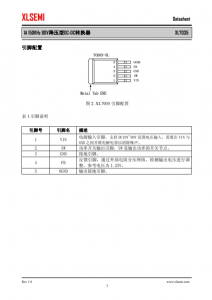

引腳配置 圖 2. XL7035 引腳配置 錶 1.引腳説明 引腳號 引腳名 描述 1 VIN 電源輸入引腳，支持 DC10V~80V 範圍電壓輸入，需要在 VIN 與 GND 之間併聯電解電容以消除噪聲。 2 SW 功率開關輸齣引腳，SW 是輸齣功率的開關節點。 3 GND 接地引腳。 4 FB 反饋引腳，通過外部電阻分壓網絡，檢測輸齣電壓進行調
