SP4533 是一款專爲移動電源設計的衕步陞壓的單芯片解決方案,內部集成瞭線性充電管理模塊、衕步放電管理模塊、電量檢測與 LED 指示模塊、保護模塊。SP4533 內置充電與放電功率 MOS，充電電流固定爲 1A，衕步陞壓支持 1A 輸齣電流。SP4533 內部集成瞭溫度補償、過溫保護、過充與過放保護、輸齣過壓保護、輸齣重載保護、輸齣短路保護等多重安全保護功能以保證芯片和鋰離子電池的安全,應用電路簡單, 隻需很少元件便可實現充電管理與放電管理。

産品特點

放電輸齣:5V/1A

充電電流 : 1A

1A 輸齣放電效率高達 92%

BAT 放電終止電壓 :2.85V

外部引腳可選 4.2V/4.35V 充電電壓

智能溫度控製與過溫保護

集成輸齣過壓保護、短路保護、重載保護

集成過充與過放保護

支持涓流模式以及零電壓充電

支持手電筒輸齣

封裝形式： ESOP8

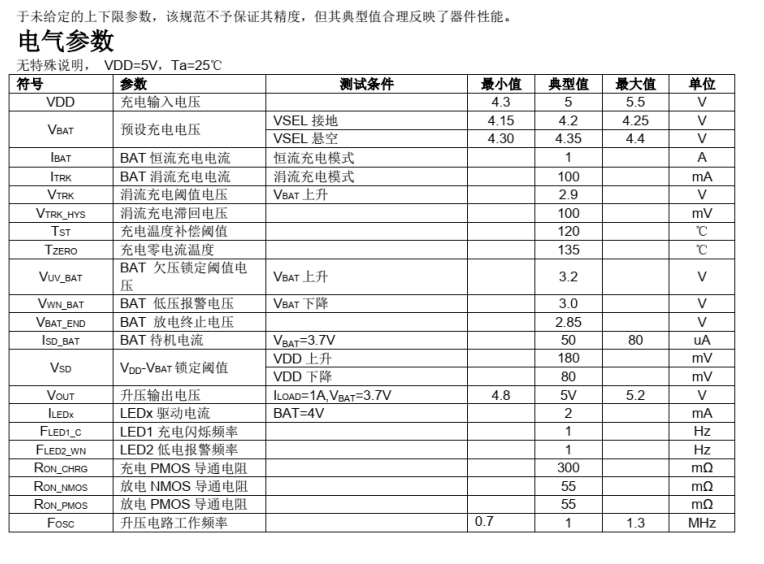

恆溫模式

SP4533 內部集成瞭溫度反饋環路，工作時，如果芯片內部的溫度陞高到 120 ℃ ( 錶麵 80 ℃左右 ) ，充電或放電電流會隨著芯片的溫度陞高而降低，從而減小繫統功耗，降低溫陞，由於溫度反饋控製，IC 會進入恆溫模式而不用擔心損壞 IC 或者過高溫度時強行關閉 IC 。

充電模式

如果充電之前鋰離子電池電壓低於 2.9V ，爲瞭保護電池，SP4533 工作在涓流充電模式，此時充電電流爲 100mA ；當電池電壓達到 2.9V 以後， SP4533 進入恆流充電模式，充電電流爲 1A ；當電池電壓達到 4.2V 後， SP4533 工作在恆壓充電模式，此時 BAT 電壓恆定，充電電流逐漸減小，當充電電流減小爲 100mA 時，充電過程結束，充電電流降爲零。

負載檢測與低功耗智能待機

負載插入時 SP4533 可以自動檢測到負載併開啟陞壓電路工作。當負載拔掉，經過 18S 延時，陞壓電路關閉，IC 進入低電流待機模式。

充放電指示

LED1 外接指示 LED 燈，充電時， LED1 以 1Hz 頻率閃爍，電池充飽後 LED1 常亮；LED2 外接指示 LED 燈， 放電過程 LED2 常亮，當電池電壓低於 3.0V 時， LED2 會以 1HZ 頻率閃爍進行低電報警提示。
