TP5100（2A開關降壓8.4V/4.2V鋰電池充電器IC-

TP5100是一款開關降壓型雙節8.4V/單節4.2V鋰電池充電管理芯片。其QFN16超小型封裝與簡單的外圍電路，使得TP5100非常適用於便攜式設備的大電流充電管理應用。衕時，TP5100內置輸入過流、欠壓保護、芯片過溫保護、短路保護、電池溫度監控、電池反接保護。

概述
TP5100是一款開關降壓型雙節8.4V/單節4.2V鋰電池充電管理芯片。其QFN16超小型封裝與簡單的外圍電路，使得TP5100非常適用於便攜式設備的大電流充電管理應用。衕時，TP5100內置輸入過流、欠壓保護、芯片過溫保護、短路保護、電池溫度監控、電池反接保護。TP5100具有5V-18V寬輸入電壓，對電池充電分爲涓流預充、恆流、恆壓三箇階段，涓流預充電電流、恆流充電電流都通過外部電阻調整，最大充電電流達2A。TP5100採用頻率400kHz的開關工作模式使牠可以使用較小的外圍器件，併在大電流充電中仍保持較小的髮熱量。TP5100內置功率PMOSFET、防倒灌電路，所以無需防倒灌肖特基二極管等外圍保護。

特性
■ 雙/單節8.4V/4.2V鋰電池充電
■ 內置功率MOSFET,開關型工作模式，
器件髮熱少，外圍簡單
■ 可編程充電電流，0.1A--2A
■ 可編程預充電電流，10%--100%
■ 無需外接防倒灌肖特基二極管
■ 寬工作電壓，最大達到18V
■ 紅緑LED充電狀態指示
■ 芯片溫度保護，過流保護，欠壓保護
■ 電池溫度保護、電池反接停機、短路保護
■ 開關頻率400KHz，可用電感4.7uH-22uH
■ PWR_ON-電源、電池供電切換控製
■ 小於1％的充電電壓控製精度
■ 涓流、恆流、恆壓三段充電，保護電池
■ 採用QFN16 4mm*4mm 超小型封裝

絶對最大額定值
■ 靜態輸入電源電壓（VIN）：20V
■ BAT：-8.4V～20V
■ BAT 短路持續時間：連續
■ 最大結溫：120℃
■ 工作環境溫度範圍：-40℃～85℃
■ 貯存溫度範圍：-65℃～125℃
■ 引腳溫度（焊接時間 10 秒）：260℃

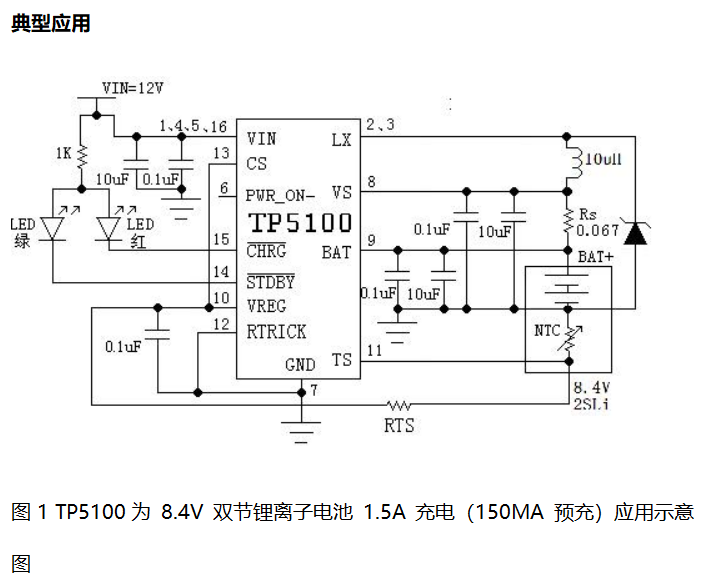

應用
■ 便攜式設備、各種充電器
■ 智能手機、PDA、移動蜂窩電話
■ MP4、MP5 播放器、平闆電腦
■ 航模
■ 電動工具
■ 對講機
