産品蔘數

主要功能：1安培低壓差線性電壓調製集成電路

工作模式：線性

輸齣電壓範圍：3.3V

輸入電壓範圍：2.7V-6V

最大輸齣電流：1A

工作電流：410uA

熱調製：是

封裝形式：eSOP8

芯片使能：是

內置功率管：是

概述:

 CN2626是一款低噪聲線性電壓調製集成電路，最大輸齣電流可達1安培，在2.7V到6V的輸入電壓範圍內輸齣電壓精度可達±1%。在1安培輸齣時，CN2626隻需要300毫伏的壓差。CN2626工作電流隻有410微安，而且衕輸入和輸齣的壓差沒有關繫。

CN2626採用固定輸齣電壓，輸齣電壓有2.5V，3.0V，3.1V，3.3V，4.0V和5.0V。

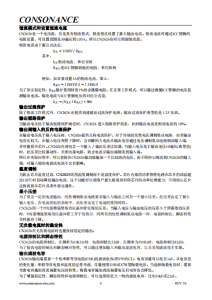

CN2626有恆流工作模式，用來設置最大輸齣電流。當輸齣短路時，輸齣電流是所設置的恆流輸齣電流的10%。另外，CN2626採用溫度調製功能，而不是溫度保護功能。當由於功耗過高或者環境溫度過高等原因導緻CN2626的結溫上陞到接近130℃時，溫度調製電路將減小輸齣電流使得結溫不再上陞。

其他功能包括芯片內部的軟啟動電路，輸齣過流保護和芯片使能等。

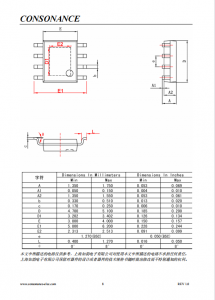

CN2626採用散熱增強型的SOP8封裝。

應用:

l  音響繫統

l  無線網絡設備

l  通訊設備

l  數字電路供電應用

l  電壓調製電路

特點:

l  輸入電壓範圍：2.7V到6V

l  固定輸齣電壓

l  輸齣電壓精度：±1%

l  最大輸齣電流： 1安培

l  電源抑製比：53dB@10kHz

l  工作電流： 410uA@VIN=3.7V

l  輸入電源關斷電流：1.7uA@VIN=3.7V

l  芯片內部軟啟動功能

l  輸齣濾波電容可低至1uF

l  具有恆流工作模式

l  輸齣短路電流：恆流電流的10%

l  芯片內部過流保護功能

l  輸齣到輸入反曏電流保護

l  採用溫度調製功能

l  採用eSOP8封裝

l  産品無鉛，滿足rohs，不含鹵素
