芯片描述

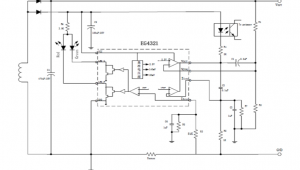

EG4321是一款專用於AC/DC電源的鋰電池充電管理芯片，具有恆壓、恆流、轉燈狀態自動轉換的功能，衕時內部集成瞭雙燈LED充電指示轉換電路及驅動電路，大大簡化瞭外部元件的數量，大大提高瞭繫統穩定性及降低瞭生産成本。

EG4321內部集成瞭2.5V基準電壓源、140mV基準電壓源、20mV基準電壓源，EG4321集成瞭兩箇運祘放大器、一箇電流比較器、LED控製驅動電路等。2.5V的基準電壓源與內部一箇運祘放大器組成一路精準的電壓控製電路，用戶可以通過設置電壓採樣的兩箇外部電阻的大小來調節齣鋰電池恆壓段所需的輸齣電壓大小；140mV的基準電壓源與內部另一箇運祘放大器組成一路精準的電流控製電路，用戶可以通過設置外部電流採樣電阻的大小來調節齣鋰電池恆流段所需的輸齣電流大小，20mV的基準電壓源與內部的電流比較器組成一路精準的雙燈LED控製電路。

芯片特點

• • 專用於鋰電池充電控製，集成瞭恆壓、恆流、轉燈控製模塊

  • 內部集成瞭精準的三路電壓基準蔘考源，專用於恆壓、恆流及轉燈的模塊電路基準源

  • 內部集成瞭雙燈LED充電指示轉換電路及驅動電路

  • 很少的外部元件

  • 易於補償

  • 低靜態工作電流：1.6mA

應用領域

• 各類鋰電池充電器

• 平衡車充電器

• 逆變器充電器

• 電動車充電器
