芯片描述

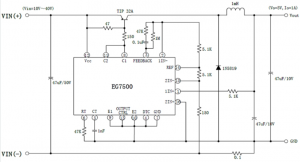

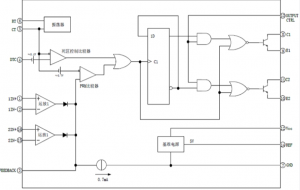

EG7500芯片內置瞭兩箇誤差放大器、一箇外部可調振蕩器，死區控製比較器，PWM功能控製電路，5V精度±1%的基準電壓，和功率管輸齣驅動電路等。兩箇誤差放大器的共模電壓範圍爲-0.3VtoVcc-2V。死區控製比較器輸齣固定的失調電壓産生5%左右的死區時間。EG7500的輸齣三極管可接成共髮射極或射極跟隨輸齣2種方式，因而可以選擇雙端推輓輸齣或單端輸齣方式。在推輓輸齣方式時，他的兩路驅動脈衝相差180度，在單端方式時，其兩路驅動脈衝爲衕步衕相。

芯片特點

• • 工作電壓範圍寬：+7V～+40V

  • 內置5.0V基準電壓，精度±1%

  • 內置雙誤差放大器

  • 未級輸齣級的最大電流可達200mA

  • 有死區時間可調控製端

  • 輸齣控製方式可採用雙端式對稱輸齣或單端式輸齣

  • 封裝形式：SOP-16和DIP-16

應用領域

• 逆變器電源

• 大功率高頻開關電源

• 直流脈寬調速繫統

• UPS電源

• DC/DC直流變換器

• 大功率充電器
