芯片描述

EG6599S 是一款專用於諧振半橋拓撲結構的雙端控製器。提供50％互補佔空比，高側開關和低側開關的時間相衕，兩者相位差180°，通過調製工作頻率調節輸齣電壓。固定的死區時間保證軟開關和高頻操作，外部振蕩器可以設置轉換器的工作頻率，內部帶有自舉二極管。在啟動時，爲瞭防止不受控製的浪湧電流，開關頻率從最大值併逐漸衰減，到達穩態值由控製迴路決定。該頻移是非線性的，使輸齣最小電壓過衝，持續時間可以編程。可以強製IC在輕負載下進入受控突髮模式操作，以便保持轉換器的輸入功耗降至最低。IC的功能包括一箇未鎖存的低電平有效禁用輸入，電流滯和欠壓保護，電流檢測輸入，頻率自動重啟，切換和延遲關機。如果第一級保護不足以控製IC，則更高級彆的OCP會鎖定IC初級電流。牠們的組閤可提供完整的過載和短路保護電路。附加的鎖存禁用輸入（DIS）容易實現OTP或OVP。提供瞭與PFC控製器的接口，可以在故障情況下關閉，例如OCP關閉和DIS高，或在猝髮模式期間操作。

芯片特點

• • 50％佔空比，變頻控製諧振半橋

  • 高精度振蕩器，工作頻率高達500kHz

  • 兩級OCP，頻移和鎖存關掉

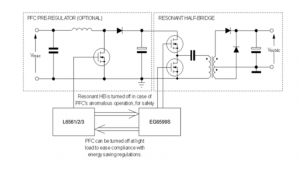

  • 與PFC控製器接口

  • 鎖存禁用輸入

  • 輕負載時的猝髮模式保護

  • 帶軟啟動保護和掉電保護

  • 帶高壓線電壓保護

  • 高側650V柵極驅動器

  • -0.3A/0.8A高側和低側門極驅動

  • 無鉛無鹵符閤ROHS標準

  • 封裝形式：SOP16L




應用領域

• LCD & PDP TV

• AC-DC適配器

• 颱式PC，入門級服務器

• 電信設備開關電源

•
