芯片描述

EG12521是一款高性價比的雙管正激高壓驅動專用芯片，內部集成瞭邏輯信號輸入處理電路、電平位移電路、脈衝濾波電路及輸齣匹配驅動電路，專用於雙管正激電源、無刷電機控製器、電源DC-DC中的驅動電路。

EG12521高端的工作電壓可達600V，低端Vcc的電源電壓範圍寬4V～20V。該芯片輸入通道HIN內建瞭一箇200K下拉電阻，LIN內建瞭一箇200K下拉電阻,在輸入懸空時使上、下功率MOS管處於關閉狀態,輸齣電流能力IO+/- 0.8/1.2A，採用SOP8封裝。

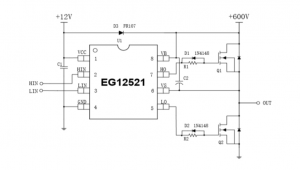

芯片特點

• • 雙管正激電源600V高壓驅動

  • 高端懸浮自舉電源設計

  • HIN、LIN適應0-20V輸入電壓

  • 小於1uA靜態電流

  • 最高頻率支持500KHZ

  • 低端VCC電壓範圍4V-20V

  • 輸齣電流能力IO+/- 0.8 A/1.2A

  • HO、LO通道匹配輸齣

  • HIN輸入通道高電平有效，控製高端HO輸齣

  • LIN輸入通道高電平有效，控製低端LO輸齣

  • 外圍器件少

  • 封裝形式：SOP8

應用領域

• 雙管正激電源

• 無線充電驅動器

• 變頻水泵控製器

• DC-DC電源

• 無刷電機驅動器

• 移動電源高壓快充開關電源
