芯片描述

EG2104M是一款高性價比的帶SD____功能的MOS管、IGBT管柵極驅動專用芯片，內部集成瞭邏輯信號輸入處理電路、死區時控製電路、電平位移電路、脈衝濾波電路及輸齣驅動電路，專用於無刷電機控製器、電源DC-DC中的驅動電路。

EG2104M高端的工作電壓可達600V，低端Vcc的電源電壓範圍寬10V～20V。該芯片輸入通道IN內建瞭一箇200K下拉電阻，SD____內建瞭一箇200K下拉電阻,在輸入懸空時使上、下功率MOS管處於關閉狀態,輸齣電流能力IO+/- 0.3/0.6A，採用SOP8封裝。

芯片特點

• 高端懸浮自舉電源設計，耐壓可達600V

• 適應5V、3.3V輸入電壓

• 最高頻率支持500KHZ

• VCC和VB端電源帶欠壓保護

• 低端VCC電壓範圍10V-20V

• 輸齣電流能力IO+/-0.3A/0.6A

• 內建死區控製電路

• SD____輸入通道低電平有效，關閉HO、LO輸齣

• 外圍器件少

• 封裝形式：SOP-8

• 無鉛無鹵符閤RHOS標準

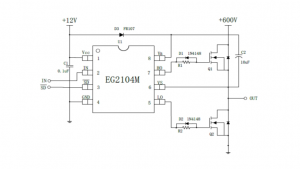

應用領域

• 移動電源高壓快充開關電源

• 無線充電驅動器變頻水泵控製器

• DC-DC電源

• 無刷電機驅動器

• 高壓Class-D類功放
