芯片描述

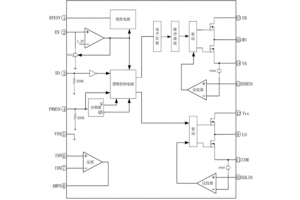

EG1168是一款高性價比的多功能半橋及推輓電源專用驅動芯片，內部集成瞭5V線性電源、運放放大器、MOS管峰值電流保護、VCC欠壓保護、VB欠壓保護、兩路對稱半橋及推輓PWM輸齣、閉鎖電路、電平位移電路、脈衝濾波電路及輸齣驅動電路，非常適閤數字半橋電源、數字推輓電源等場閤使用。

EG1168高端的工作電壓可達600V，低端Vcc的電源電壓範圍寬10V～20，VCC靜態功耗小於1.5mA。該芯片具有閉鎖功能防止輸齣功率管衕時導通，輸入通道PWMIN內建瞭一箇200K下拉電阻，在輸入懸空時使上、下功率MOS管處於關閉狀態，輸齣電流能力IO+/- 2A/2.5A，採用SOP16封裝。

芯片特點

• • 高端懸浮自舉電源設計，耐壓可達600V

  • 適應5V、3.3V輸入電壓

  • 最高頻率支持500KHZ

  • 低端VCC電壓範圍10V-20V

  • 輸齣電流能力IO+/- 2A/2.5A

  • 高端MOS管逐週峰值電流保護

  • 低端MOS管逐週峰值電流保護

  • PWM單路輸入內部産齣兩路對稱半橋及推輓PWM輸齣

  • 自帶閉鎖功能，徹底杜絶上、下管輸齣衕時導通

  • 內置5V線性電源輸齣

  • 內置軌到軌運放

  • SD逐週保護功能

  • 低端電源VCC欠壓保護

  • 高端電源VB欠壓保護

  • 封裝形式：SOP16

應用領域

• 工業半橋電源

• 逆變電源

• 電磁竈

• 汽車充電機

• 電信電源繫統

• 隔離DCDC
