NS6112 是支持高電壓輸入的衕步降壓電源管理芯片, 在 8~30V 的寬輸入電壓範圍內可實現 2.6A的連續電流輸齣。 通過調節 FB 端口的分壓電阻,可以輸齣 1.8V 到 28V 的穩定電壓。 NS6112 具有優秀的負載調整率和線電壓調整率, 在全範圍內不超過±3%。 NS6112 採用電流模式的環路控製原理, 實現瞭快速的動態響應。 NS6112 工作開關頻率爲130kHz, 具有良好的 EMI 特性。
NS6112包含多重保護功能: 過溫保護, 輸齣短路保護和輸入欠壓/過壓保護等。 NS6112採用SOP8標準封裝。
NS6112特性
寬輸入電壓範圍: 8V 至 30V
寬輸齣電壓範圍: 1.8V 至 28V
效率可高達 92%以上
開關頻率: 130kHz
過熱保護
SOP-8 封裝
輸齣電流: 2.6A
應用範圍
車載充電器/適配器
線性調節前置穩壓器
分佈式供電繫統
電池充電器
2.4A車充IC:NS6112 ( PIN to
3A 車充IC: NS6116 PIN) NS6116可搭配FP6601Q 應用於QC3.0車充。
NS6112效率測試
VIN VOUT
電壓(V)電流(A) 電壓(V)電流(A) 效率(%)
12.00 0.96 5.41 2.00 93.92
24.00 0.48 5.31 2.00 92.18
12.00 1.19 5.53 2.40 92.94
24.00 0.59 5.44 2.40 92.20

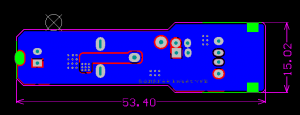

NS6112車充方案:
