FP6601Q:兼容快充协议控制器,智能识别充电设备,高效安全新体验

FP6601Q:兼容快充协议控制器,智能识别充电设备,高效安全新体验

  • 库存30000 PCS
  • 品牌台湾天钰
  • 产地中国
  • 数量
详情

FP6601Q快充协议控制器是一款功能全面且高度兼容的快速充电解决方案。其主要特点与优势在于能够自动识别并适配多种充电设备类型,从而调整充电器的输出电压至设备允许的安全最高充电电压,既保护了充电设备又大幅减少了充电时间。

作为一款QC3.0,QC2.0以及华为海思快充(FCP)的识别芯片,FP6601Q展现出了出色的兼容性和灵活性。它支持从3.6V至12V的广泛输出电压范围,这意味着无论是哪种类型的充电设备,它都能提供合适的充电电压,确保充电过程的高效和安全。

除了对QC3.0,QC2.0和FCP的支持外,FP6601Q还进一步扩展了其适用范围,加入了USB自动识别功能,可以支持APPLE设备、三星设备以及USB充电规范BC1.2,这意味着这款芯片能够满足市面上绝大部分智能设备的充电需求。

此外,FP6601Q还符合中国通信行业标准YD/T 1591-2009,这进一步证明了其在充电领域的专业性和可靠性。同时,它还支持USB DCP的两种不同电压应用方式,使得充电过程更加灵活多变。

在封装形式上,FP6601Q采用了SOT23-6无铅封装,这种封装方式既保证了芯片的稳定性和耐用性,又符合环保要求,对于现今日益重视环保的社会来说,这无疑是一个加分项。

总的来说,FP6601Q是一款功能齐全、兼容性强、稳定可靠的快速充电协议控制器,无论是对于手机厂商还是对于普通消费者来说,它都是一个非常不错的选择。通过这款芯片,我们可以期待一个更快、更安全、更便捷的充电体验。



 FP6601Q是高通Quick Charge 3.0/2.0(QC3.0,QC2.0)和华为海思快充(FCP)快速充电协议控制器。可自动识别充电设备类型,调整充电器的输出电压,使之获得设备允许的安全最高充电电压,在保护充电设备的前提下节省充电时间

优点:

●完全支持快速充电QC3.0,QC 2.0,华为海思快充FCP:

●A:3.6V至12V输出电压。

●支持USB 充电规范BC1.2。

●支持中国通信行业标准YD/T 1591-2009

●Supports USB DCP applying 2.7V on D+ line and 2.7V on D- line.

●Supports USB DCP applying 1.2V on D+ and Dlines

●支持苹果Apple设备

●支持三星设备

●可以直接PIN对PIN  FP6601(QC2.0快充识别IC)

●SOT23-6无铅封装



FP6601Q是QC3.0,QC2.0和华为海思快充(FCP)识别芯片,功能最齐全的。在本身就支持QC3.0,QC2.0和华为海思快充(FCP)的情况下。还加了USB自动识别功能:APPLE,三星,BC1.2协议。



  若手机支持快速充电协议,充电器就会以快速模式充电;若手机不支持快速充电协议,FP6601Q能自动识别插入的手机,自动调节D+,D-电压,使能手机自身允许的最大充电电流,给手机充电(简单理解就是:就是相当于原装充电器给手机充电.



                                   FP6601Q设计指导:



  理解

            1,R1=前端IC的FB脚的上拉电阻,R2=前端IC的FB脚的下拉电阻。

            2,我们可以理解是FP6601Q可以智能识别出 手机,来调节改变R2的阻值,

                  FP6601Q是与R2并联的方式来改变R2的阻值,使得前端IC的输出电压改变。

            3,(可以理解是FP6601Q内置了电阻,可以智能改变电阻阻值,这样就简单清楚多了)

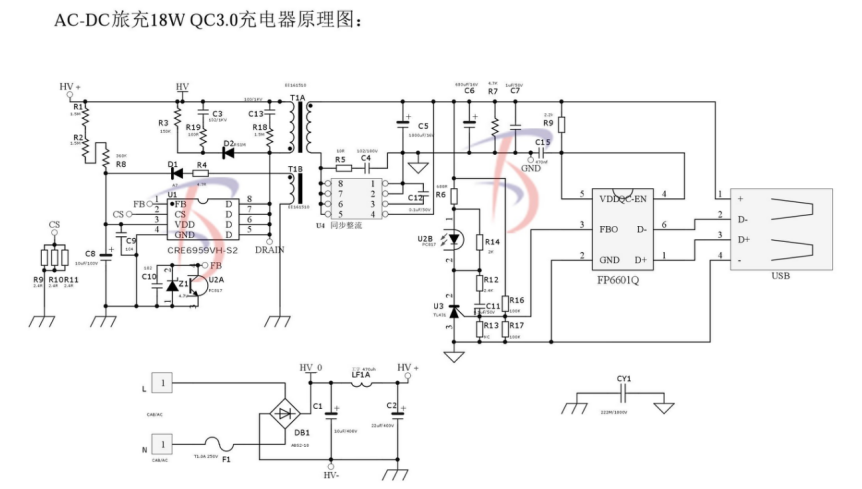

 设计    如下图,前端IC的FB脚的R1是固定100K阻值,不变的。R2就是要通过前端IC的(输出电压于FB)的计算方式来计算了。

                 以5V来计算 的, 不 是以9V,12V 啊,20V啊。5V通用供电电压。

                 然后其他就按照下图的线路图来就可以了,4脚不接就可以了。这是这么简单。



  前端IC FP6601Q是QC3.0快充识别IC,不带供电负载能力! 所以供电负载都是前端IC提供的。

              前端IC可以是DC-DC升压,降压,升降压IC,也可以是AC-DC电源IC。

              前端IC的选型有几点:  1,输出功率(供电负载能力)足够满足你的要求;

                                          2,脚位有带FB脚



    应用:移动电源,车充,充电器等等,USB口手机供电设备。
