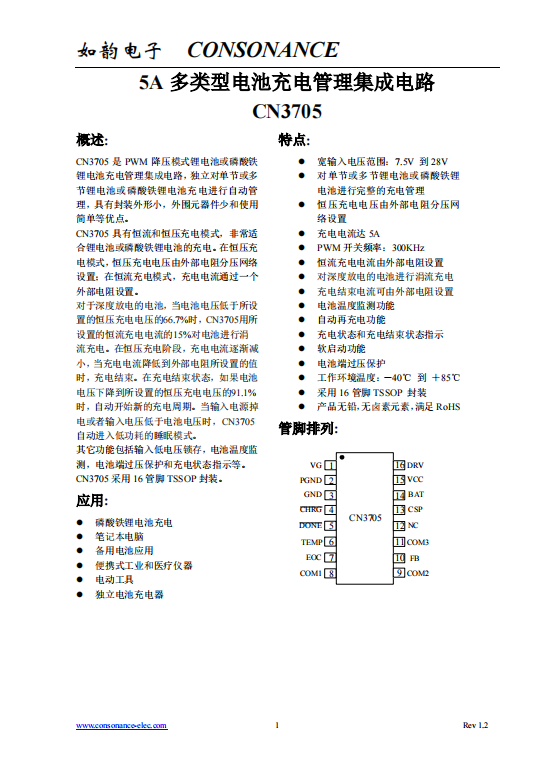

CN3705：高效、精简的锂电池与磷酸铁锂电池PWM降压充电管理集成电路
详情
产品参数
主要功能：5A多类型电池充电管理集成电路
工作模式：开关式
电池种类：锂电池，磷酸铁锂电池
电池数量：多节
输出电压范围：0V-27V
输入电压范围：7.5V-28V
最大充电电流：5A
工作电流：1.7mA
太阳能供电：否
热调制：否
封装形式：TSSOP16
开关频率：300kHz
内置功率管：否
概述:
CN3705是PWM降压模式锂电池或磷酸铁锂电池充电管理集成电路，独立对单节或多节锂电池或磷酸铁锂电池充电进行自动管理，具有封装外形小，外围元器件少和使用简单等优点。
CN3705具有恒流和恒压充电模式，非常适合锂电池或磷酸铁锂电池的充电。在恒压充电模式，恒压充电电压由外部电阻分压网络设置；在恒流充电模式，充电电流通过一个外部电阻设置。
对于深度放电的电池，当电池电压低于所设置的恒压充电电压的66.7%时，CN3705用所设置的恒流充电电流的15%对电池进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流降低到外部电阻所设置的值时，充电结束。在充电结束状态，如果电池电压下降到所设置的恒压充电电压的91.1%时，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，CN3705自动进入低功耗的睡眠模式。
其它功能包括输入低电压锁存，电池温度监测，电池端过压保护和充电状态指示等。
CN3705采用16管脚TSSOP封装。
应用:
l 磷酸铁锂电池充电
l 笔记本电脑
l 备用电池应用
l 便携式工业和医疗仪器
l 电动工具
l 独立电池充电器
特点:
l 宽输入电压范围：7.5V 到28V
l 对单节或多节锂电池或磷酸铁锂电池进行完整的充电管理
l 恒压充电电压由外部电阻分压网络设置
l 充电电流达5A
l PWM开关频率：300KHz
l 恒流充电电流由外部电阻设置
l 对深度放电的电池进行涓流充电
l 充电结束电流可由外部电阻设置
l 电池温度监测功能
l 自动再充电功能
l 充电状态和充电结束状态指示
l 软启动功能
l 电池端过压保护
l 工作环境温度：－40℃ 到 ＋85℃
l 采用16管脚TSSOP 封装
l 产品无铅，无卤素元素，满足RoHS
