EG7500芯片:集成双误差放大器与可调振荡器,灵活配置双端推挽与单端输出模式
EG7500芯片:集成双误差放大器与可调振荡器,灵活配置双端推挽与单端输出模式
EG7500芯片:集成双误差放大器与可调振荡器,灵活配置双端推挽与单端输出模式

EG7500芯片:集成双误差放大器与可调振荡器,灵活配置双端推挽与单端输出模式

  • 库存100000 PCS
  • 品牌EGMICRO EG7500
  • 数量
详情

芯片描述

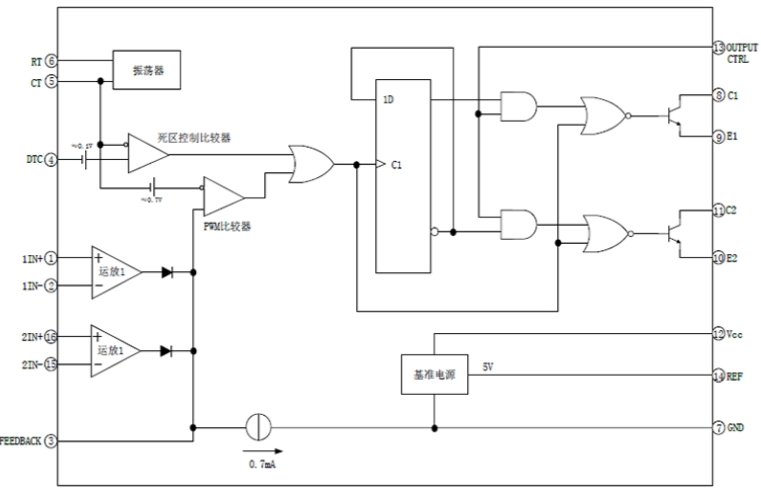

EG7500芯片内置了两个误差放大器、一个外部可调振荡器,死区控制比较器,PWM功能控制电路,5V精度±1%的基准电压,和功率管输出驱动电路等。两个误差放大器的共模电压范围为-0.3VtoVcc-2V。死区控制比较器输出固定的失调电压产生5%左右的死区时间。EG7500的输出三极管可接成共发射极或射极跟随输出2种方式,因而可以选择双端推挽输出或单端输出方式。在推挽输出方式时,他的两路驱动脉冲相差180度,在单端方式时,其两路驱动脉冲为同步同相。

芯片特点

    • 工作电压范围宽:+7V~+40V

    • 内置5.0V基准电压,精度±1%

    • 内置双误差放大器

    • 未级输出级的最大电流可达200mA

    • 有死区时间可调控制端

    • 输出控制方式可采用双端式对称输出或单端式输出

    • 封装形式:SOP-16和DIP-16


应用领域

    • 逆变器电源

    • 大功率高频开关电源

    • 直流脉宽调速系统

    • UPS电源

    • DC/DC直流变换器

    • 大功率充电器
